EVS中THICKNESS模块是什么样的？

尽管厚度这个词看上去简单，但在EVS中，我们所说的厚度是有许多细微差别的。

当处理两个非平面表面之间定义的具有不均匀厚度的对象时，厚度可能是不确定的。

  • 我们通常是指在Z方向上测量的每个节点处的厚度。
 • 虽然在某些情况下，我们可以计算垂直于物体顶部或底部的厚度。

对于地层分层，厚度总是在Z方向上定义，而不考虑分层的坡度( s )。

 • 对于这种情况，平面面积*厚度的积等于体积：volume= ∫area * thickness

地层厚度

地层分层将层厚作为默认节点数据组成之一。

 • 无论分层的坡度如何，该厚度始终在Z方向上测量。
 • 我们常用层厚来尖灭(去除)薄区。

对于每个地层分层，厚度被映射到整个体积层，其值也就是Z不变量在任何X - Y位置。

• 请注意，如果一个层不管以哪种方式，都是子集，则不会更新生成的厚度。换句话说：子集不会自动重新计算生成的层厚度。

岩性材料厚度(层? )

岩性材料可以代表模型的层，但是由于这些材料可以由多个不相交的斑点组成，所以没有层厚的概念。

每种岩性材料的厚度概念都是模糊的。

• 在任何X-Y位置都可能存在多个单独的材料。

• 厚度可适当参考：

√材料在任意X - Y位置的总厚度或
 √每个单独计算的斑点的独立厚度。

因此，我们不自动计算岩性材料的厚度。

COMPUTE THICKNESS MODULE

COMPUTE THICKNESS MODULE计算传递到其右侧输入端口的所有对象的总厚度。

  • 它将厚度映射到与其左输入端口相连的对象上。

使用射线追踪方法来计算总厚度

• 为了计算单个区域( blob )的厚度，必须使用连通性评估模块隔离该区域。

• 为传递到左输入端口对象的每个节点计算厚度。

  √厚度计算是Z-invariant。

√如果源对象不是同一个右端口对象，即使X - Y范围看起来完全相同，边缘也存在精度误差的可能性。我们建议将左端口对象在X-Y中做无穷小(例如，完全在其X-Y范围内拟合)以避免此问题。

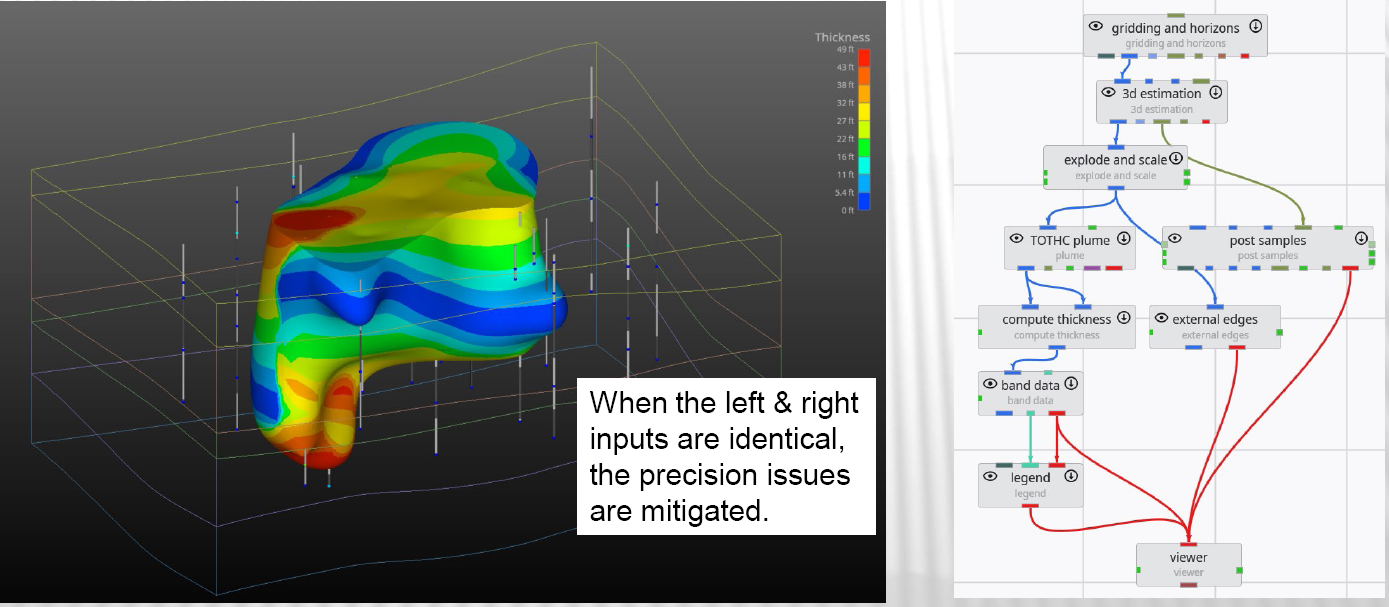

污染物羽流厚度

Lithologic Geologic Modeling\volcanic-lithology-efb-alluvium-thickness-on-ground-surface.intermediate.evs

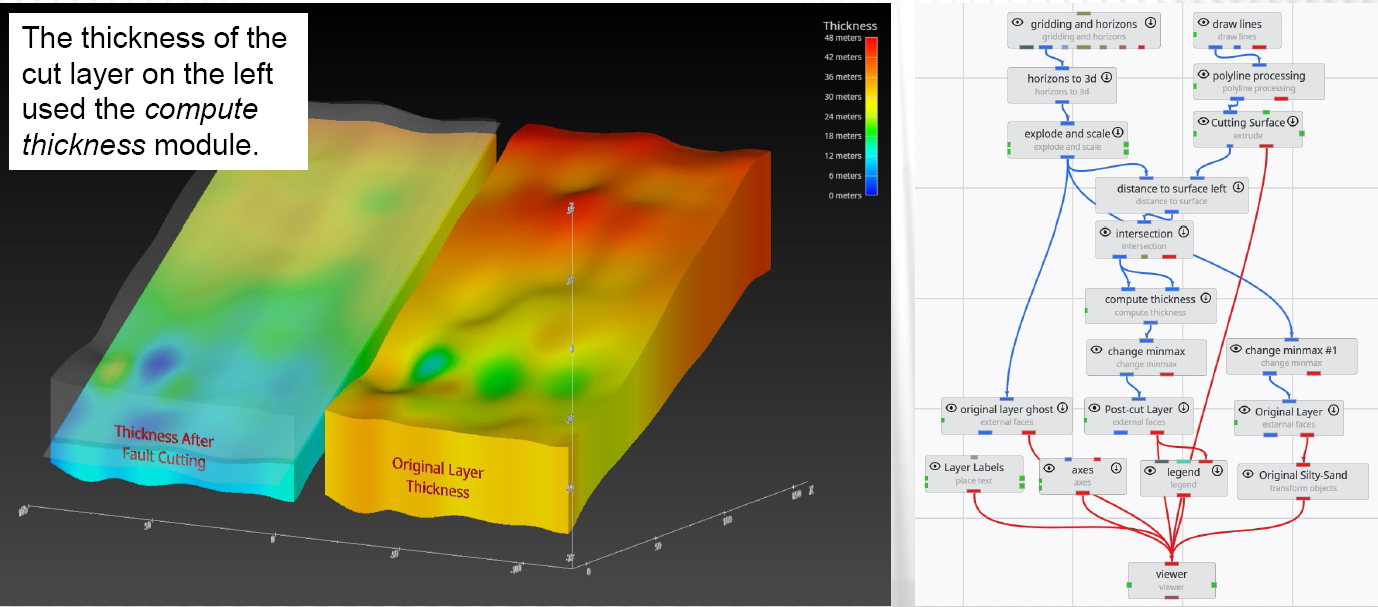

断层切割后地层厚度

Lithologic Geologic Modeling\volcanic-lithology-efb-alluvium-thickness-on-ground-surface.intermediate.evs

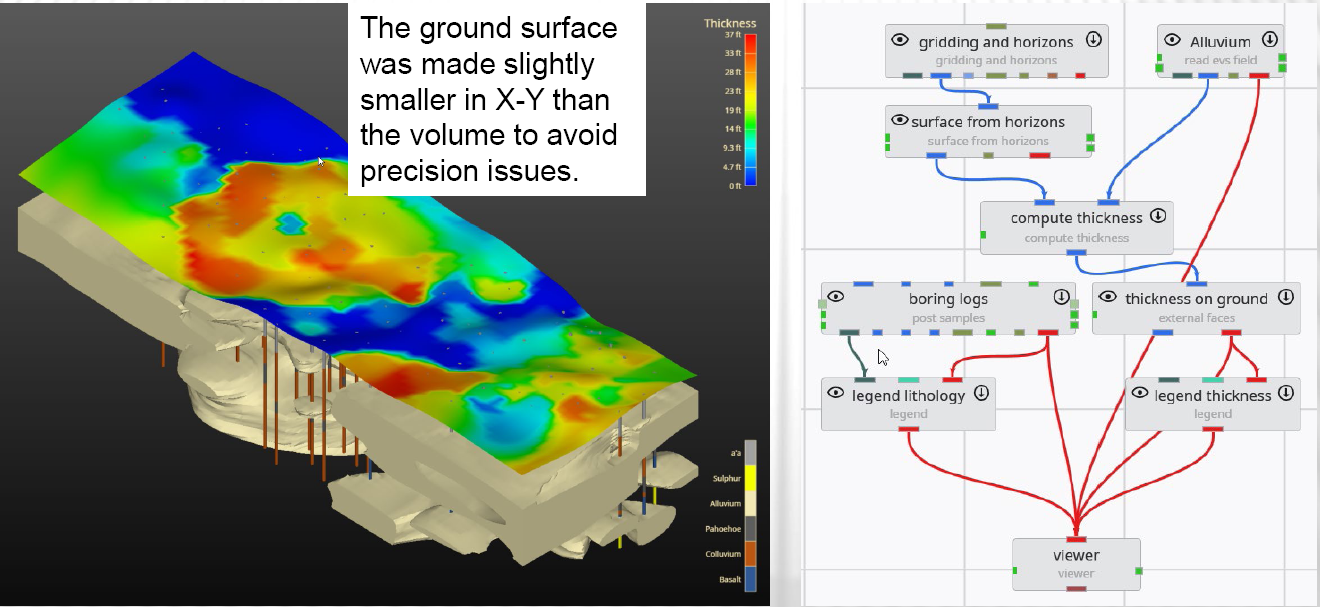

地表岩性材料厚度
Lithologic Geologic Modeling\volcanic-lithology-efb-alluvium-thickness-on-ground-surface.intermediate.evs

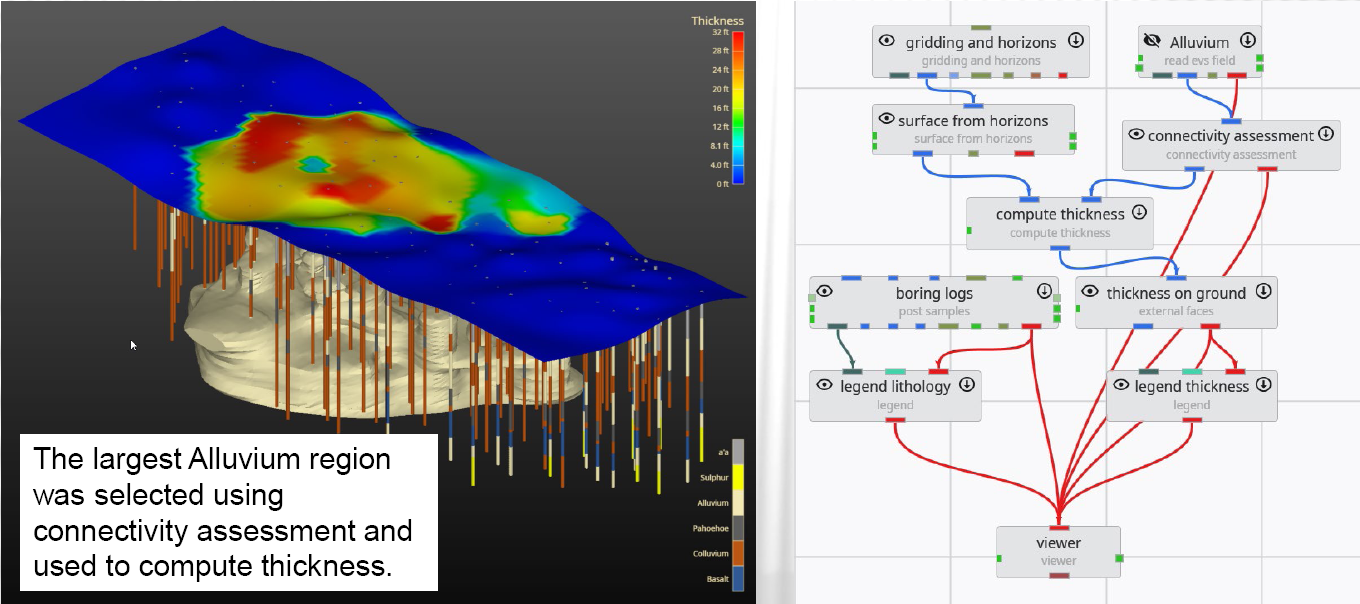

地表最大冲积层区域的厚度

Lithologic Geologic Modeling\volcanic-lithology-efb-largest-alluvium-region-thickness-on-ground-surface.intermediate.evs

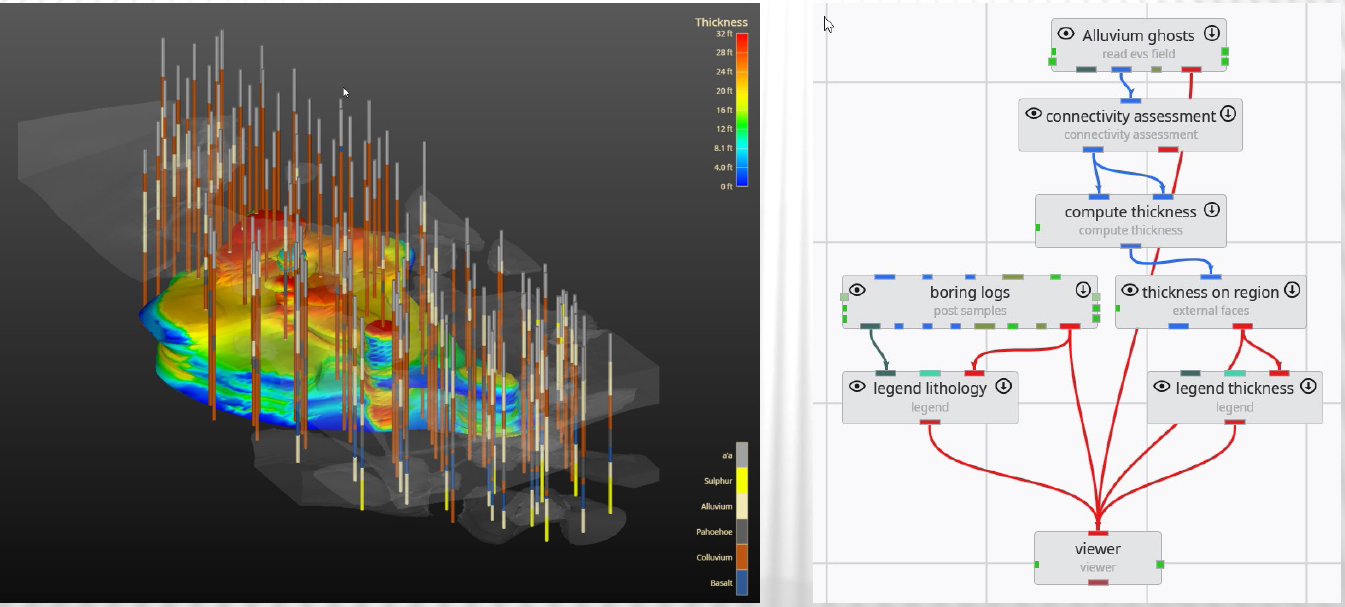

最大冲积层区域的厚度

Lithologic Geologic Modeling\volcanic-lithology-efb-largest-alluvium-region-thickness.intermediate.evs
